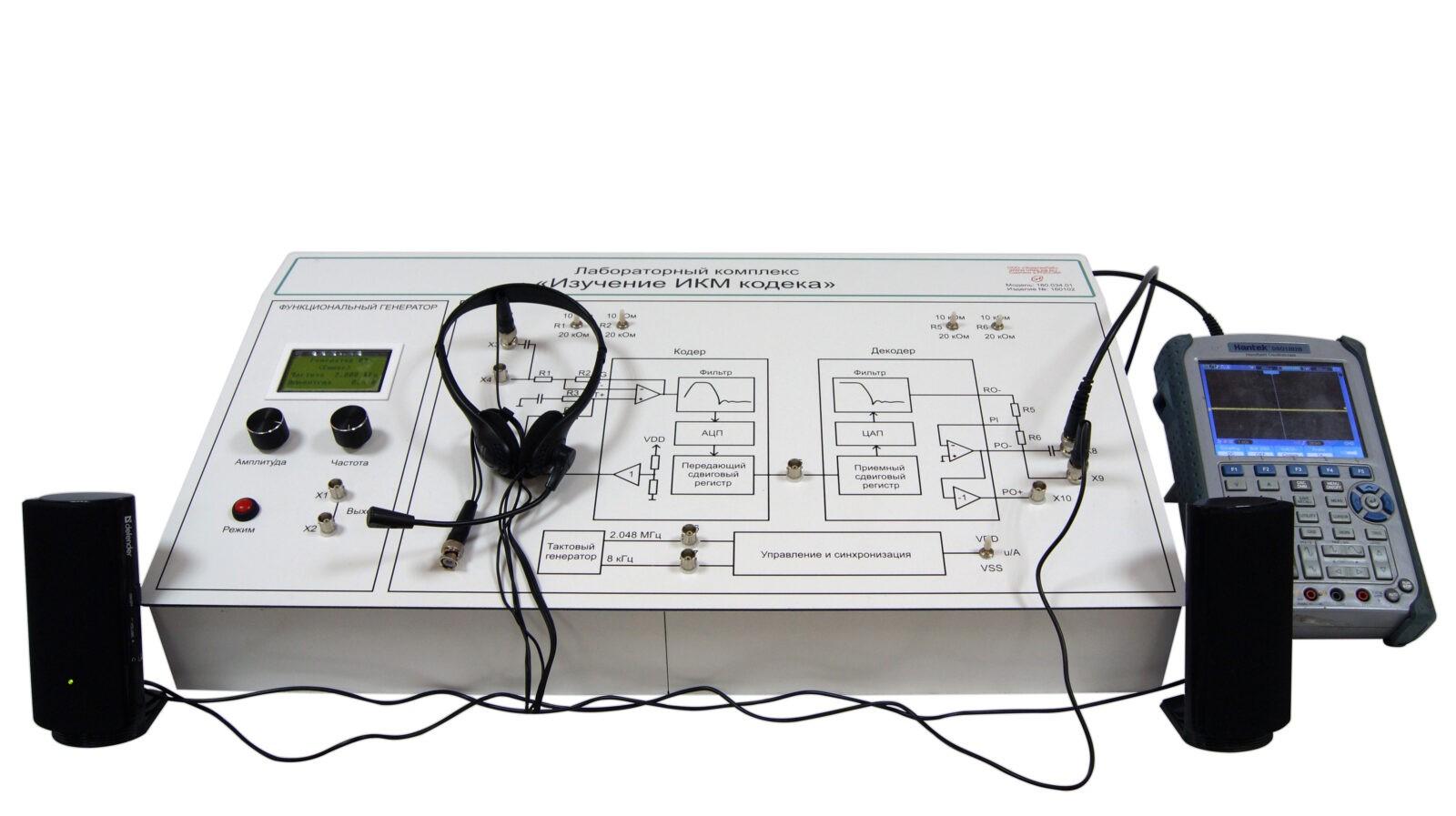

Учебный лабораторный комплекс «Изучение ИКМ кодека»
Описание товара
Учебная система предназначена для проведения цикла лабораторно-практических занятий по изучению принципов преобразования сигналов в системе связи с импульсно-кодовой модуляцией. Конструкция и расположение органов управления установки позволяет осуществлять одновременную работу с учебной системой одной бригадой численностью до 3 студентов. Цветные мнемограммы, приведенные на передней панели, выполнены с соблюдением отраслевых стандартов.
Применение современной технологии поверхностного монтажа элементов, позволило снизить длину проводных соединений, повысить устойчивость, помехозащищенность и надежность работы узлов лабораторной установки.
Учебный лабораторный модуль представляет собой открытую информационную систему, предназначенную для проведения цикла лабораторно-практических занятий дисциплин электро и радиосвязи, изучающих цифровые методы передачи информации.
В состав учебного лабораторного комплекса входит универсальный ИКМ кодер-декодер (кодек) с периферийными цепями, микропроцессорный функциональный генератор, а также все необходимые источники питания. Предусмотрена возможность дистанционного управления параметрами функционального генератора по интерфейсу USB c удаленного компьютера.
Передняя панель комплекса содержит все необходимые органы управления и контакты контрольных точек, позволяющих включить внешние измерительные приборы. Лабораторный комплекс комплектуется гарнитурой с микрофоном и активными акустическими колонками для приобретения учащимися навыками контроля «на слух» параметров восстановленного цифрового сигнала.
Для полного и всестороннего проведения лабораторно-практических заданий необходим внешний цифровой двухлучевой осциллограф.
Учебная система позволяет:
- изучить принципы кодирования и декодирования сигналов ИКМ.
- изучить работу микросхемы кодека.
- снимать характеристики кодера и декодера.
- снимать характеристики передающего и приемного фильтров.
Учебный лабораторный комплекс «Изучение ИКМ-кодека» совместим с учебной лабораторной установкой «Радиоприемные устройства».
Лабораторные работы
- Изучение принципов кодирования и декодирования сигналов ИКМ.
- Изучение работы ИКМ кодека.
- Изучение характеристик кодера и декодера.
- Изучение сквозной амплитудно-частотной характеристики передающего и приемного фильтров.
Комплект поставки
- Учебный лабораторный комплекс «Изучение ИКМ кодека»
- Осциллограф
- Техническое описание оборудование
- Паспорт
- Мультимедийная методика
- Методические указания к выполнению лабораторных заданий
- Комплект соединительных проводов и сетевых шнуров
Технические характеристики
| Исполнение | Настольное |
|---|---|
| Версия | Ручная |
Потребляемая мощность, В·А, 100
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, 220 В, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 3
