Автоматизированный учебно лабораторный комплекс «Определение резонанса валов»

Описание товара

Учебно лабораторный комплекс формирует рабочее место для бригады из 2-4 студентов и предназначен для проведения серии экспериментов лабораторного практикума по теории машин и механизмов, теории колебаний и смежных технических дисциплин.

Учебный лабораторный комплекс относится к классу информационно - измерительных систем и условно состоит из экспериментальной (механической) части и программного измерительного комплекса.

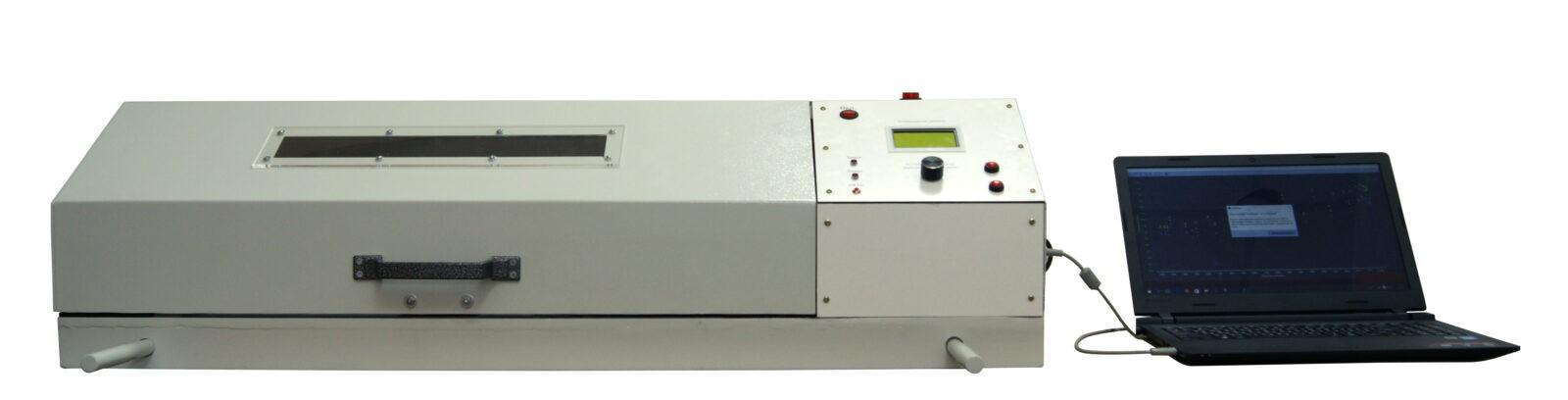

Экспериментальная часть учебного комплекса реализована в виде настольной функционально-законченной конструкции, представляющей собой массивную силовую раму с установленной на ней приводным модулем с электродвигателем, устройства управления частоты вращения двигателя, узлами установки и фиксации исследуемого вала с перемещаемыми опорами, устройства сбора информации: датчики положения и скорости вращения, вала, а также система бесконтактных датчиков поперечного перемещения (вибрации) вала.

Для снижения механических нагрузок на механическую часть приводного модуля, соединение электродвигателя с исследуемым образцом вала осуществляется с помощью гибкой муфты.

Предусмотрена возможность ручного перемещения одной из опор исследуемого вала, что позволяет исследовать валы различной длинны.

Разбаланс вала обеспечивается диском, фиксируемым на валу с помощью цанговых зажимов. В диске имеются отверстия с резьбой, для установки двух дополнительных грузов, вызывающих смещение центра масс с оси вращения вала.

Предусмотрена пассивная и активная система безопасности эксплуатации учебного комплекса. Датчиками активной системы безопасности являются концевые выключатели, исключающие возможность запуска электродвигателя с поднятым защитным кожухом. Пассивная система безопасности обеспечивается двумя кронштейнами с демпфирующими втулками, выполняющие функции ограничения максимальной амплитуды биения.

Во время проведения эксперимента, рабочие части установки закрываются прочным защитным кожухом с электромагнитным фиксатором – замком, исключающий доступ обучаемых к потенциально опасным частям учебного комплекса.

Передняя панель кожуха содержит смотровое окно с подсветкой для визуального наблюдения биения вала во время эксперимента.

На монитор ноутбука (компьютера) выводятся показатели амплитуды колебаний исследуемого вала и частоты вращения вала.

Лабораторные работы

• Определения критических частот вращения вала при различной инерционной нагрузке;
• Определения критических частот вращения вала при различном расстоянии между опорами;
• Определение АЧХ вала при различной инерционной нагрузке;
• Определение АЧХ вала при различном расстоянии между опорами;

Комплект поставки

1. Учебный лабораторный стенд
2. Ноутбук
3. Мышь
4. Программное обеспечение
5. Мультимедийная методика
6. Методические материалы по выполнению лабораторных работ
7. Сертификат ИСО

Технические характеристики

1.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания - однофазная сеть 220 В, 50 Гц
Потребляемая мощность (без ПЭВМ) - 300 Вт
Диапазон частот вращения вала, Гц 5 – 65
Габаритные размеры (Без ПЭВМ), мм - длина 1100 глубина 400 высота 300
Масса (Без ПЭВМ), кг - 100
